巴子别都,丰都鬼城最近有这样一个深山里的大国重器项目——丰都五洞岩风力发电场项目。3MW主机HZ146型号的发电机桨叶长度71m,设备的运输任务是制约项目可行性评估的咽喉。

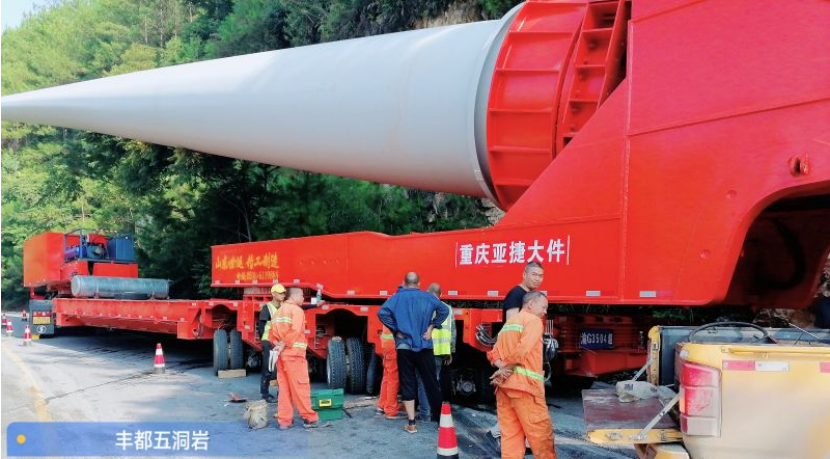

叶片举升运输装车图
在本项目运输途中,位于雪玉洞景区附近的山王洞隧道由于是曲线隧道。可以说是运输任务中的关键难点,项目启动前多方对该难点均作出了评估。唯有我方在精确测量和技术评估后给出了该隧道能满足146型号桨叶通行的结论。同时也排除了其他方提出的隧道改造、改线、架桥等备选方案。

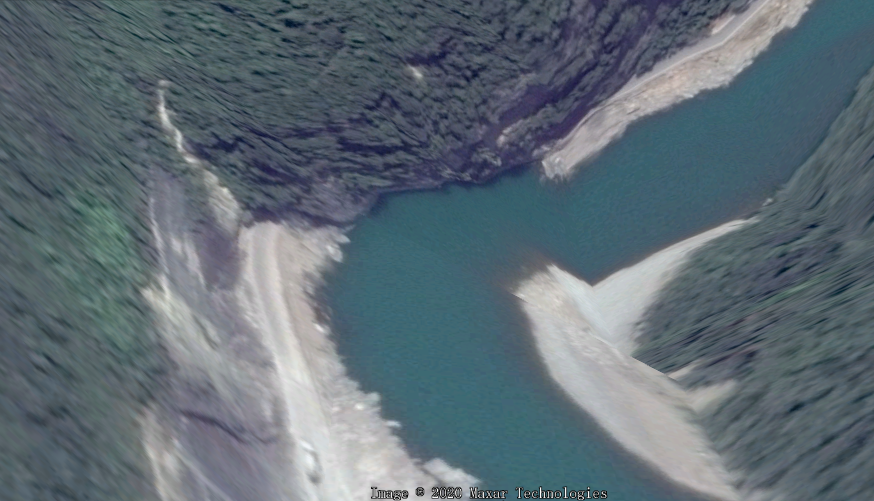

山王洞隧道鸟瞰图

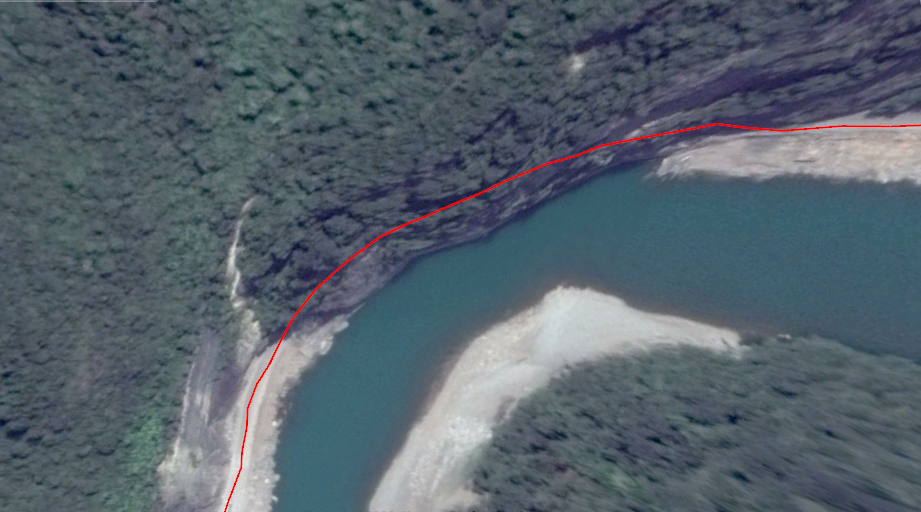

隧道弧度变换示意图

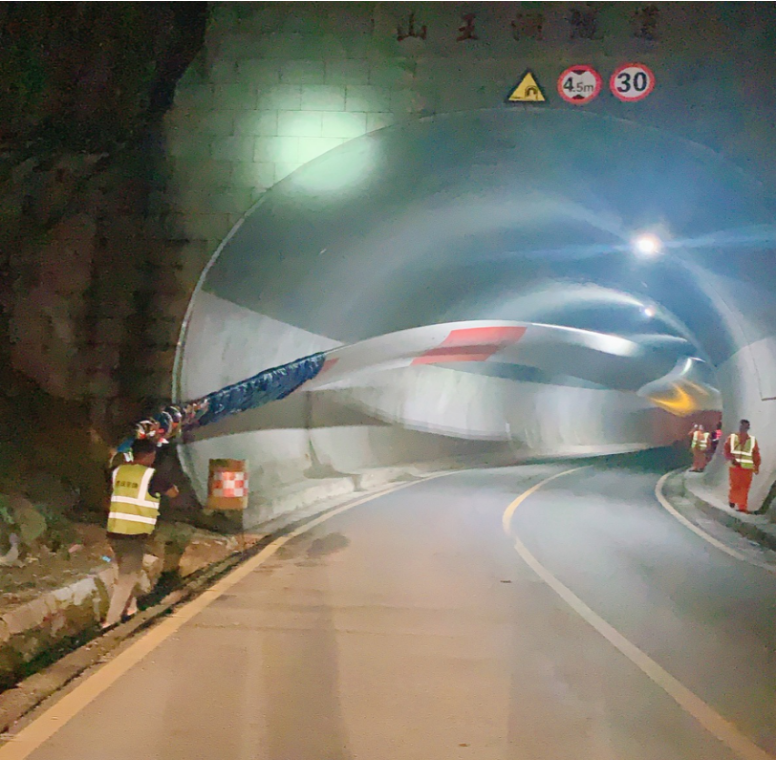

71米长叶片进入山王洞隧道图
因隧道为弧线隧道,技术测量出的数据直观体现出来是不能满足叶片转运通行的。但经过我方深入论证,可以通过匹配叶片预弯弧度与隧道弧度、叶尖的柔度微控、隧道弧顶的效果、调整举升角度和变桨角度等方式,顺利运输通过隧道的方案是可行性的。

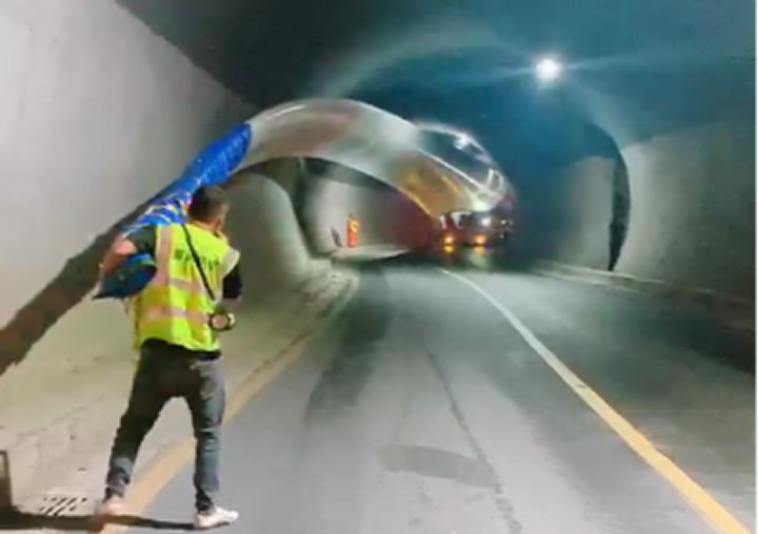

角度、弧度匹配实际效果图

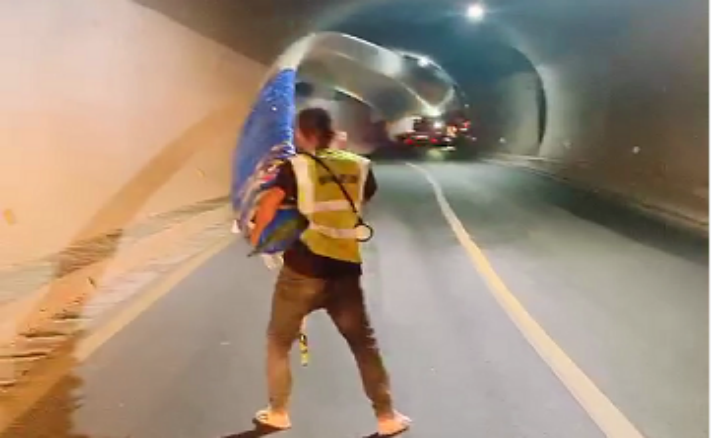

叶尖尾部微控实操图
在71米长叶片的尖端,作用力对根部产生的弯矩需要乘以71米长的力臂,加上叶片固有的弹性柔度。叶片长度的弊端此时从另一角度反而成为了优势,叶尖通过人力的拨动即可调整叶尖的位置;起到四两拨千斤的效果。
隧道弧顶利用实际图

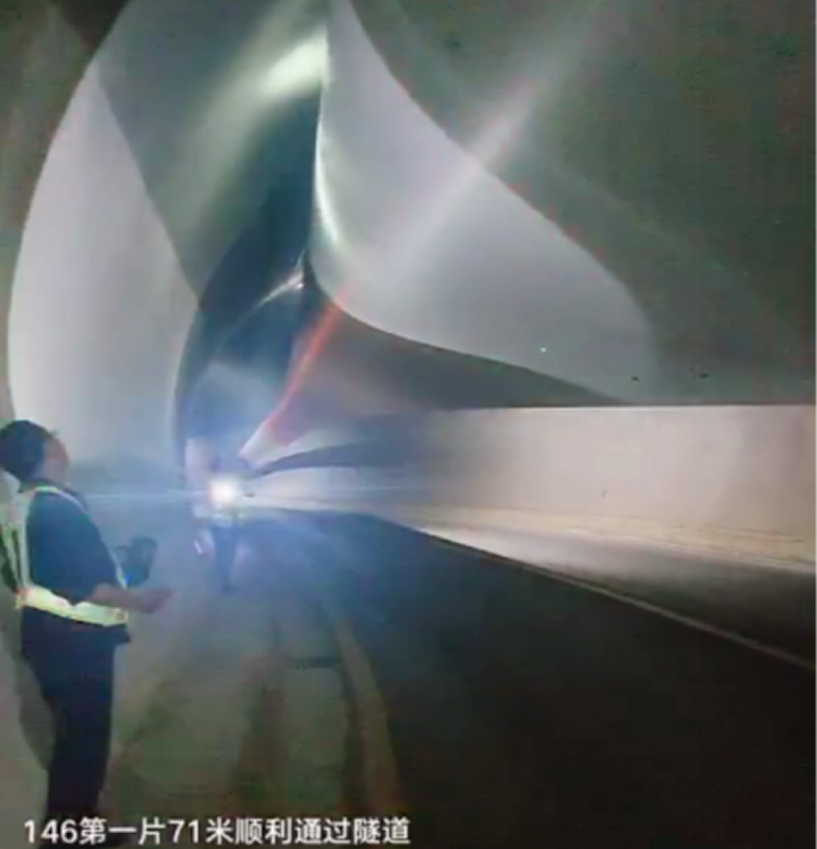

实际运输时精准操控视图
经过精准的测量、论证、实操,本项目的71米叶片已经顺利运输通过了运输任务的咽喉——山王洞隧道。现场的各点精准微操几乎是在毫厘之间,把大件运输的方案定制做到了极致!随之也消除了各方质疑,向业主、厂商交出了一份满意的答卷。
